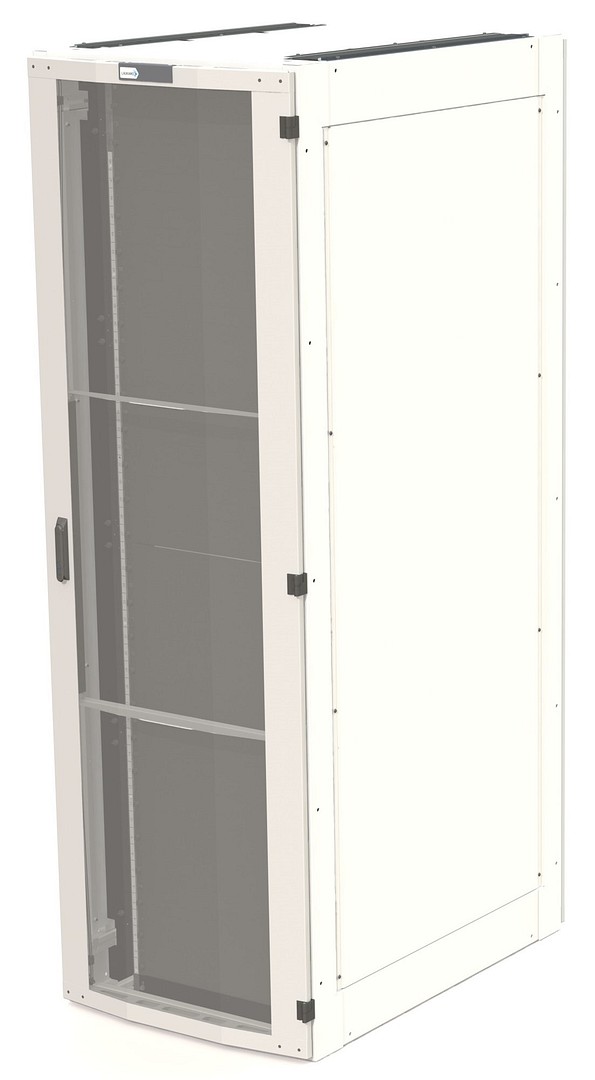

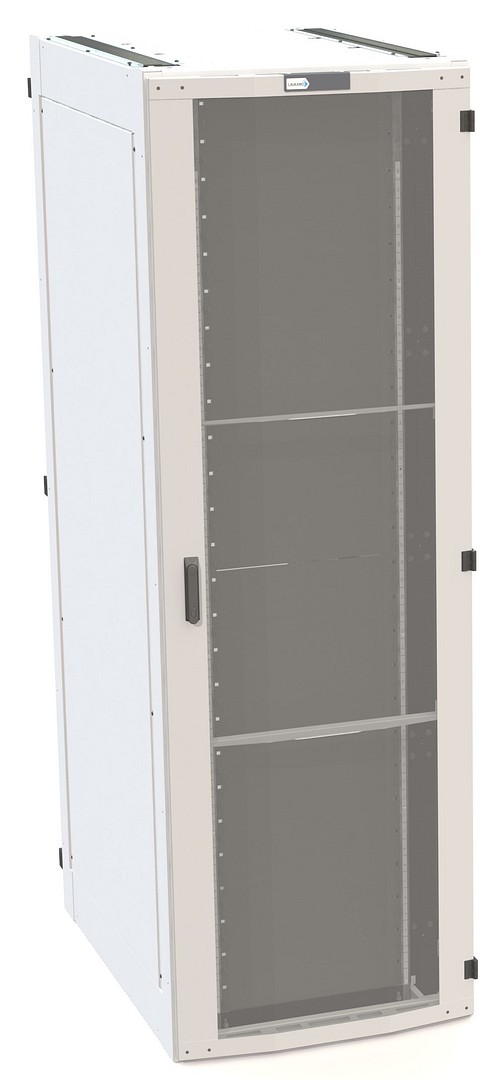

DCR laitekaappi 52U 800x1270x2450 ovijäähdyttimelle

Kuvaus

DCR-laitekaappi on datakeskuksiin ja konesaliympäristöön suunniteltu järeä valmiiksi kalustettu laitekaappi. Staattinen kuormankesto NL-05 1500kg IEC 61587-1.

Pulverimaalattu teräsrunko, jossa 1-osaiset sisältä lukittavat sivuseinät. Kaapin väri valkea RAL 9016 (Traffic white).

19” pystykiskot edessä ja takana portaattomalla syvyyssäädöllä 1050mm – 450mm välillä. Kiskoissa U-paikka- ja syvyysmerkinnät. Asennustila 52U edessä ja takana.

Kaapin etupuolella kylmä-kuumasulku jäähdytysilman tehokkaaseen kohdistamiseen IT-laitteille. 19” kiskojen väli suljettu mustalla PVC-peitelevyllä, joka lyhennettävissä 1U välein työkaluvapaasti. Peitelevy kiinni 19″ kiskoissa 52kpl muovisilla pikakiinnikkeillä. 19” kiskojen ja sivuseinien välissä mustat pulverimaalatut ilmansulkulevyt, joissa 16U lisäkapasiteettia. U-paikat on suljettu 1U ja 2U irrotettavilla peitelevyillä. U-paikkoihin on saatavilla myös harjasläpivientilaipat.

Irrotettava ja sisältä lukittava katto. Molemmilla sivuilla 900mm pitkä harjasläpivienti, aukon leveys 86mm. Kattoon mahdollista kiinnittää erillinen kaapelikanava vierekkäisten kaappien välille. Ylhäällä kiinnityspisteet 4 x M10 laitetilan kylmäkäytävän runkorakenteelle.

Päämaadoituspiste kaapin katolla. Maadoitukseen käytettävä 8mm kaapelikenkää. Saatavilla eri maadoituskiskopaketteja kaapin sisälle. Kiinnityspisteitä useassa kohtaa rungon vaaka- ja pystytolpissa sekä 19″ kiskojen sivussa.

1.osainen reikäovi edessä korkealla 84,56% perforoinnilla. Työkaluvapaat nostosaranat helppoon oven irrottamiseen ja 3-pistetankolukitus. Kahvassa Euro DIN -lukkopesä, joka yhteensopiva esim. Abloy- ja ILOQ sähkökytkinlukoille. Ovi aukeaa 260 astetta stand-alone asennuksessa ja rivitetyissä kaapeissa 160 astetta. Oven yläreunassa on erillinen merkintäpohja kaapin tarkempaa identifiointia varten.

Ei takaovea, vaan sen paikalle asennetaan takaovijäähdytin (RDC). Rungossa kiinnitysreiät pysty- ja vaakatolpissa RDC asennukseen

Takana 19″ kiskojen sivussa korkeussuunnassa säädettävät PDU-kiinnikkeet kahdelle kapealle tai yhdelle leveälle PDU-virranjakeluyksikölle molemmin puolin.

Pystysuuntaiset kaapelinsidontakiskot kaapin molemmilla sivuilla takana. Portaaton syvyyssäätö. Kiskoja voidaan käyttää myös PDU-yksiköiden kiinnittämiseen etupinta kaapin sisään päin.

Kaapissa avoin pohja ja mukana kiinnityssarja vierekkäisten kaappien rivitykseen.

Sovelletut standardit ja määräykset:

1. IEC 61587-1 ; Nominal load. Product has nominal load classification NL 05 which ensures static load carrying capacity of 1500kg
2. IEC 61587-1; Flammability. Product is in compliance with flammability requirements stated in the standard IEC 61587-1
3. IEC 61587-1; Protective earthing. Product is in compliance with protective earthing requirements stated in the standard IEC 61587- 1 and IEC 62368-1:2020.
4. IEC 60297-3-100. Product is in compliance with dimensional requirements stated in the standard IEC 60297-3-100.
5. ISO / EN 12944-2; Powder painted parts of the product are in compliance with corrosion protection CLASS C3M requirements stated in the standard ISO 12944:2018
6. RoHS Directive 2011/65/EU + 2015/863/EU.
7. Regulation (EC) No. 1907/2006 REACH & Candidate List of SVHC Substances according to Art 59 Regulation (EC) No 1907/2006 REACH
